Gauting, 22. Juli 2023 – Die meisten Lautstärkeregler in hochwertiger Audio-Elektronik sind als Potentiometer ausgelegt.
Viele andere Möglichkeiten, den Pegel eines Audiosignals zu verändern, haben gegenüber dem klassischen Poti eindeutige Nachteile. Eine Option allerdings ist dem Poti klanglich deutlich überlegen: die Relais-Schaltung.

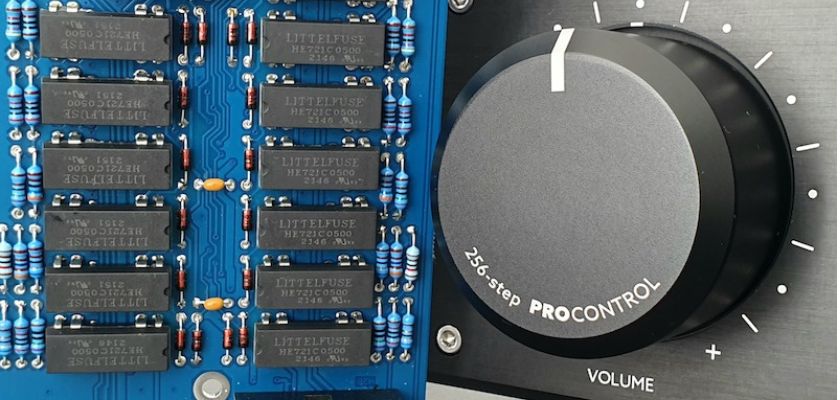

Relais für die Lautstärke bei Lake People und Violectric
Die Entwickler hinter den Marken Lake People und Violectric nutzen für ihre Top-Modelle Relais-Schaltungen für die Lautstärkeregelung.
Diese Schaltungen sind vergleichsweise aufwendig und entsprechend teuer, liefern aber eine mit anderen Technologien nicht erreichbare Qualität.
Ein 256-stufiges Widerstandsnetzwerk aus Festwiderständen mit geringen Toleranzen sorgt für beste Präzision. Anders gesagt: Es gibt keine bessere Möglichkeit, die Lautstärke zu regeln, als über Reed-Relais.
Herausforderungen an hochwertige Pegelregelung
Tatsächlich bietet die Elektrotechnik eine ganze Reihe von Möglichkeiten, wie sich eine Lautstärkekontrolle umsetzen lässt.
Ein Stufenschalter ist klanglich hervorragend, bietet aber nur eine sehr begrenzte Anzahl von Stufen, ist sehr aufwendig in der Umsetzung und kann nicht automatisiert werden.
Elektronische Schalter können mühelos automatisiert werden und sind sehr günstig, erfüllen die klanglichen Anforderungen aber nicht.
Ein VCA (Voltage Controlled Attenuator, dt. spannungsgesteuerter Abschwächer) produziert Verzerrungen und liefert keinen guten Kanalgleichlauf, integrierte Schaltkreise erzeugen erhebliche Verzerrungen und Rauschen.
Ein DCA (Digitally Controlled Attenuator, dt. digital gesteuerter Abschwächer) liefert mitunter gute Ergebnisse, wirklichen High-End-Klang erreichen diese Komponenten aber immer noch nicht; dennoch finden gerade DCAs heute oft Anwendung.
Der Klassiker: das Potentiometer
Am weitesten verbreitet ist zumindest für analoge Anwendungen das Potentiometer.
Die Schleifwiderstände sind in ihrem Aufwand skalierbar, sodass sie sich bestens in eine spezifische Schaltung integrieren lassen – es gibt Potis für sehr günstige Anwendungen und andere für höhere Ansprüche wie das RK27 von Alps.
Aber auch Potis haben Schwächen: Es handelt sich um mechanische Bauteile, entsprechend unterliegen sie einer Abnutzung über die Zeit.
Besonders das spezielle Fett, das den wortwörtlich möglichst reibungslosen Betrieb ermöglicht, wird im Laufe der Zeit abgerieben und altert, sodass Potis zu kratzen anfangen.
Außerdem benötigt ein Potentiometer zum Ausschluss von Störungen einen Pufferverstärker, was zusätzlichen elektronischen Aufwand bedeutet. So hilfreich das Poti ist, eine ideale Lösung ist es nicht.
Der Sieger: das Relais
Der relaisgesteuerte Abschwächer (Relay Controlled Attenuator, RCA) löst viele Probleme der anderen Möglichkeiten zur Lautstärke-Einstellung.
Durch die Relais werden Widerstandskombinationen geschaltet, ähnlich dem Stufenschalter, aber mit mehr Stufen und in automatisierbarer Weise.
Die Bedienung erfolgt über Drehgeber, Taster oder Potentiometer – bei Lake People werden letztere eingesetzt, da sie auf einen Blick die aktuelle Position des Reglers verraten.
Werbung:
Weiterhin finden bei Lake People und Violectric Reed Relais Verwendung, die in einer kleinen Glasröhre mit Schutzgas vergleichsweise leise schalten und vor Umwelteinflüssen geschützt sind.
Mit 256 Stufen zu je 0,4 dB erreichen die so ausgestatteten Geräte von Lake People eine maximale Dämpfung von über 100 dB – mehr als genug für die Steuerung der Wiedergabelautstärke.
Die Low-Tolerance-Festwiderstände sorgen für eine präzise, kanalgleiche und temperaturstabile Regelung für höchste Klangansprüche.
Darum ist der RCA die beste Möglichkeit zur Lautstärkekontrolle:
- kein Kratzen, weil keine Widerstandsbahn vorhanden ist
- beste Kanalgleichheit
- beste Übersprechdämpfung, weil die Kanäle räumlich getrennt sind
- Regelbereich größer als bei einem Potentiometer
- Multikanalbetrieb sehr einfach realisierbar
- langlebig durch hermetische Kapselung der Verschleißteile
- kein zusätzlicher Klirr oder Rauschen, da nur Festwiderstände im Signalweg sind
- optimaler Klang, weil immer nur ein Spannungsteiler im Signalweg liegt
- einfach automatisierbar durch Drehgeber, Taster, mechanische Stellglieder
Dem stehen lediglich geringe Neben- und Störgeräusche bei der Einstellung sowie der hohe technische Aufwand und entsprechende Preis gegenüber.
Erstklassige Lautstärkekontrolle bei Lake People und Violectric
Bei Lake People feiert die Reed-Relais-Lautstärkekontrolle mit dem umfassend ausgestatteten Studio-Monitor-Controller MC100 PRO ihren Einstand.
Bei Violectric dagegen hat das Relais bereits Tradition: Die Hifi-Hörzentrale DHA V5902 PRO sowie der Kopfhörerverstärker HPA V550 PRO bieten die 256-stufige Relaisschaltung im Ausgang.
Als High-End-Lösung vertraut schließlich auch der Niimbus US 5 PRO auf Reed Relais für absolut akkurate Pegelkontrolle und unverfälschten Klang.
Produkte
Lake People MC100 PRO
Violectric DHA V5902 PRO
Violectric HPA V550 PRO
Niimbus US 5 PRO
Preise (UVP inkl. MwSt.)
MC100 PRO: 2.299,00 EUR
V5902 PRO: 3.799,00 EUR
V550 PRO: 3.199,00 EUR
US 5 PRO: 5.899,00 EUR
Über cma audio / Lake People electronic
Die Unternehmensgruppe aus cma audio GmbH und Lake People electronic GmbH ist der ideale Partner und Dienstleister für Produkte und Lösungen der Audiotechnik.
Lake People fungiert als Entwickler und Hersteller hochwertiger Audio-Elektronik und cma audio übernimmt den Vertrieb für tontechnische Produkte, Systeme und Dienstleistungen.
Mit den Marken Lake People, Violectric und Niimbus bedient die Lake People electronic GmbH die professionellen und audiophilen Märkte mit herausragenden Kopfhörerverstärkern, Wandlern und Werkzeugen.
Dabei ist „Made in Germany“ der Leitgedanke des Unternehmens, das bereits auf eine 35-jährige Tradition zurückblickt.
Die gesamte Entwicklung und Fertigung finden unter reger Beteiligung von Gründer und Mastermind Fried Reim in der Manufaktur in Konstanz statt, selbst die Zulieferer stammen weitestgehend aus Deutschland.
